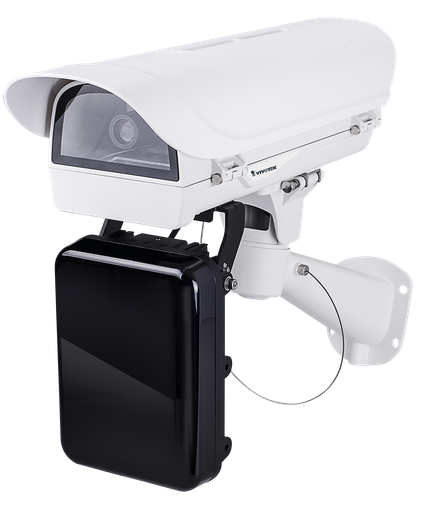

ボックス型カメラ IP9165-LPC-v2 Kit

ナンバープレートキャプチャソリューション(110MPH / 180km / h)

VIVOTEKのIP9165-LPC-v2キットには、2GBのRAMと8GBのストレージを備えた強力な新世代SoCが組み込まれており、IP9165-LPCボックスカメラの最高レベルの画像品質とトラフィック監視機能を活用することにより、LPC(ナンバープレートキャプチャ)アプリケーションのトータルソリューションを提供します。 CVA Techを利用したIRイルミネータは、さまざまな距離に合わせてビーム角度を調整できます。 ヘッドライトフィルターは、ヘッドライトが直接照射されることによるグレアの発生を減らすために実装されています。 IP9165-LPC-v2キットは、眩しい日差しの中でも、暗闇の中でも、ナンバープレートが信頼性の高い画像として認識できます。

IP9165-LPC-v2キットは、さまざまな露出レベルを提供して特定の照明条件での過度の露出を回避するVIVOTEKシーンモードを備えており、最大110MPH(180km / h)の速度で移動する車両でも、鮮明なナンバープレート画像をキャプチャできます。

i-CS(インテリジェントCS)レンズ、EIS(電気手ぶれ補正)、リモートIRビーム角度調整などの付加価値機能により、IP9165-LPC-v2キットを簡単にインストールおよび調整して、完璧なLPRソリューションを提供できます。さらに、最大2レーンの幅広い範囲をサポートする高解像度画像を備えたIP9165-LPC-v2キットは、LPRアプリケーションで最も経済的なソリューションでもあります。



主な特徴

  • 最大110MPH(180km / hr)の車両速度をキャプチャ
  • 1台のカメラでシーンの撮影とナンバーキャプチャの両方をカバー
  • 最高品質のアンチグレア機能
  • デュアルラン
  • i-CSレンズとリモートIRによる簡単な設置と容易なメンテナンス
  • 鮮明な画像と簡単な設置を実現するi-CSレンズとリモート制御可能なIRイルミネーター
  • 世界中の多数のLPRソフトウェアメーカーによる認定
  • CVA Tech(連続可変角度テクノロジー)を備えたCaMate IRイルミネーター
  • 耐破壊性IK10定格および耐候性IP68定格ハウジング

1台のカメラでシーンのOverviewとLPCビューの両方をカバー

VIVOTEKの2メガピクセル解像度キットは、ナンバープレートのキャプチャに十分なPPFを提供するだけでなく、一般的な交通監視の目的で、車の色、ブランド、種類を含む車両の明確な情報も提供します。 したがって、VIVOTEKのIP9165-LPCキット1つだけの使用でも、ユーザーはそこからより多くの情報を得ることができます。

            Scene Overview

ナンバープレート認識ビュー

最高のアンチグレア機能

夜間の画像のキャプチャはあらゆる監視アプリケーションにとって困難な問題ですが、ナンバープレートキャプチャアプリケーションの場合、車のヘッドライトに起因するノイズとグレアにより、その課題はさらに大きくなります。 IP9165-LPC-v2キットには、外部48W / 80W IRイルミネーターと繊細なヘッドライトフィルターが装備されており、反射光を除去

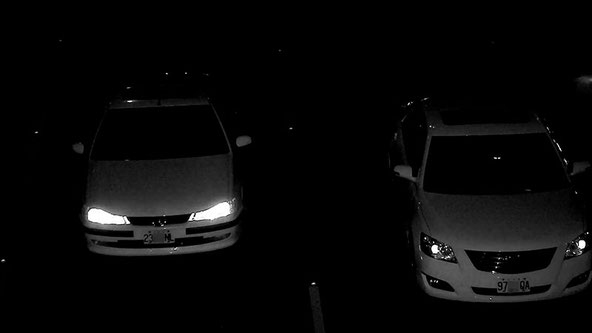

   IRイルミネーターとヘッドライトフィルターでキャプチャされた鮮明な画像

し、プレートからの詳細情報のみをキャプチャします。 さらに、IRしきい値は、IRイルミネータを自動的に展開して、24時間365日および昼夜のパフォーマンスを確保するようにプログラムされています。

ナンバープレートキャプチャアプリケーション

1台のカメラで2車線をカバー

IP9165-LPC-v2キットの高画質により、高速道路監視または街路監視に使用されるかどうかにかかわらず、1台のカメラで2車線を広範囲にカバーできます。 デュアルレーンをカバーする単一のIP9165-LPC-v2キットにより、トラフィックモニタリングの総コストが削減されます。

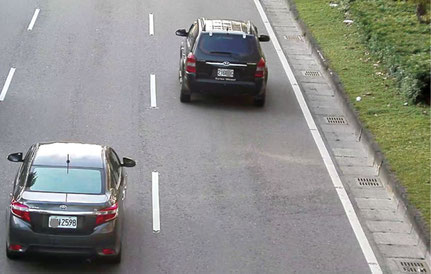

昼間

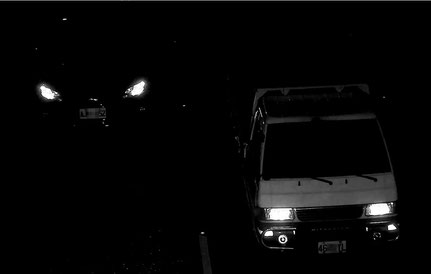

夜間

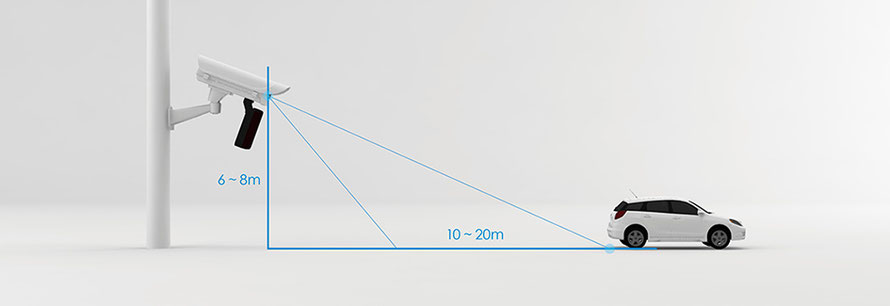

推奨インストール

仕様

技術仕様-キット

型番

IP9165-LPC-v2キット(ストリート、9-50mm、i-CS)

IP9165-LPC-v2キット(ストリート、12-40mm)

IP9165-LPC-v2キット(高速道路、9-50mm、i-CS)

IP9165-LPC -v2キット(高速道路、12-40mm)

最大スピード

高速道路:110MPH(180 km / hr)

通り:60MPH(90 km / hr)

IRしきい値

IRオン:300ルクス IRオフ:600ルクス RS485構成可能

シャッター速度

高速道路:1 / 1,600〜1 / 10,000秒



ストリート:1 / 1,000から1 / 10,000秒

最大 シャッター速度

1 / 5〜1 / 32,000秒

IRイルミネーター

高速道路:CA80I8-2040 * 1、80W、20°〜40°リモートコントロールビーム角度



ストリート:AI-109 * 1、48W、10°〜30°リモートコントロールビーム角度、組み込みIRイルミネーター

キャプチャ範囲

最大35メートル



*推奨距離:10〜20 m

キャプチャレーン

【高速道路】

道路側:2車線

ガントリー:2車線

【一般道】

道路側:1車線

ガントリー:2車線

*レーンごとの推奨幅:3.5〜4m

電源入力

DC /AC 24V

消費電力

【高速道路】

最大110W(AC/DC 24V)

推奨電力:AC 24VまたはDC 24V/5A

【一般道】

最大110W(AC/DC 24V)





推奨電力:DC 24VまたはAC 24V/3.5A

重量

9-50mm:

高速道路: 6.66kg

一般道: 6.38kg

12-40mm:

高速道路: 6.48kg

一般道: 6.2kg

ハウジング

防水防塵:IP68



耐衝撃性:IK10

動作温度

起動温度:0℃〜60℃

動作温度:-20℃〜60℃



     -40℃〜60℃(コールドスタートヒーター使用)

湿度

90%(結露しないこと)

ビデオ機能

圧縮方式

H.265、H.264、MJPEG

最大ストリーム数

3つまでの同時ストリーム

イメージ設定

一般設定:ビデオタイトルとタイムスタンプオーバーレイ、ビデオの向き(反転、鏡面画像、回転)、昼夜の設定

イルミネーター:イルミネーター、露出過多防止

画像設定:ホワイトバランス、画像調整(明るさ、コントラスト、彩度、シャープネス、ガンマカーブ)、アンチフォグ機能、3DNR、EIS、シーンモード(自動、ぼけ除去)

露出:BLC、HLC、露出制御(露出レベル、露出時間、ゲイン制御)、AE速度調整、WDR



プライバシーマスク、プロファイル設定のスケジュール化

ネットワーク
ユーザー

最大10クライアントまでの同時視聴可能

プロトコル

02.1X、ARP、Bonjour、CIFS/SMB、DDNS、DHCP、DNS、FTP、HTTP、HTTPS、ICMP、IGMPv3、IPv4、IPv6、NTP、PPPoE、QoS (CoS/DSCP)、RTSP/RTP/RTCP、SMTP、SNMP、SSL、SFTP、TCP/IP、TLS 1.2、UDP、UPnP

インターフェース

10 Base-T/100 Base-TX/1000 Base-Tイーサネット(RJ-45)



* 3P/ETL標準に準拠した標準のCAT5eおよびCAT6ケーブルの使用を推奨します。

ONVIF

プロファイルG、S、T サポート済



詳細はhttps://www.onvif.orgを参照

インテリジェントビデオ

動画モーション検出

5つのウインドウによる動画モーション検出

Smart VCA

i-CSレンズ使用時:侵入検知、徘徊検知、ライン跨ぎ検知、無人物体検知、紛失物検知、顔検知、群衆(混雑)検知、走行検知、車両検知

アラーム/イベント
アラーム・トリガー

音声検出、カメラ改ざん検出、サイバーセキュリティイベント(総当たり攻撃イベント、サイバー攻撃イベント、検疫イベント)、デジタル入力、手動トリガー、モーション検出、定期的なトリガー、録画通知、SDカード寿命通知、衝撃検出、システムブート

アラーム・イベント

オーディオクリップ、カメラリンク、デジタル出力、eメール、HTTP、FTP/SFTP、NASサーバ、MicroSDカードを使用してイベントを通知



eメール、HTTP、FTP/SFTP、NASサーバおよびMicroSDカードを経由してファイルのアップロード

全般
スマートフォーカスシステム

i-CSレンズ付きリモートフォーカス

RBF(リモートバックフォーカス)

IPカメラコネクタ

RJ-45 ネットワーク/PoE接続用 ×1

オーディオマイク入力

オーディオライン出力

AC 24V電源入力×1

DC 12V電源入力×1

デジタル入力×2

デジタル出力×2

RS-485×1

BNC×1

安全基準 IPカメラ:CE、LVD、FCCクラスB、VCCI、C-TICK、UL/CUL、BIS、BSMI
保証期間 3年
PC側システム動作条件
OS Microsoft Windows 10/8/7
Mac 10.12(Chromeのみ)
ブラウザ

Chrome 58.0以上

Internet Explorer 10/11

その他・再生プレーヤー

VLC: 1.1.11以上

技術仕様-ネットワークカメラ

イメージセンサー 1/2" プログレッシブCMOS
最大解像度 1920×1080(2MP)
焦点距離

IP9165-LPC(9-50mm): f = 9 ~ 50 mm

IP9165-LPC(12-40mm): f = 12 ~ 40 mm

絞り

IP9165-LPC(9-50mm): F1.5 ~ F1.6

IP9165-LPC(12-40mm): F1.8 ~ F2.3

画角

IP9165-LPC (9-50mm):8.3° ~ 42.8° ( 水平), 4.7° ~24.3° ( 垂直)



IP9165-LPC (12-40mm):11.6° ~ 34.2° ( 水平), 6.6° ~ 18.7° ( 垂直)

オートアイリス

i-CS [IP9165-LPC (9-50mm)]

P アイリス [IP9165-LPC (12-40mm)]



(DC アイリス互換)

デイナイト機能

対応

WDR テクノロジー*

WDR Pro II

オーディオ機能

双方向オーディオ

オーディオ圧縮

G.711, G.726

オンボードストレージ

MicroSD/SDHC/SDXC カードスロット
