IP Video System Design Tool

2D / 3Dビューによる直感的に設計された監視システム

VIVOTEKは、JVSG(IPビデオシステム設計ツール)と統合して、プロ用ビデオ監視システムの設計を迅速かつ容易にしています。 IPビデオシステム設計ツールを使用すると、ユーザーはすべてのカメラの正確なレンズ焦点距離と視野角を数秒で計算し、各カメラの視野を確認することができます。 これにより、デッドゾーンの発見が可能になり、2Dおよび3Dモデリングを使用して建物のセキュリティが強化されます。 このスマートツールは、ネットワーク帯域幅、ストレージのより正確な見積もりを取得し、他の便利な機能を実行して監視システムの設計を強化することもできます。



機能

  • 各カメラ視野の2D計画
  • 3Dビューとシミュレーション
  • リアルな3Dモデル

特徴

  • セキュリティシステムの効率を高めながら、最適なカメラ位置を見つけるためのコストを削減
  • カメラレンズの正確な焦点距離と視野角を秒単位で計算
  • 各カメラの視野を確認し、デッドゾーンを見つけて、2Dおよび3Dモデリングを使用して建物のセキュリティレベルを向上させます。
  • 任意の数のIPカメラとビデオサーバーでネットワークビデオシステムを形成するために必要なネットワーク帯域幅の見積もりを取得
  • ビデオアーカイブに必要なHDDストレージスペースを計算する
  • 敷地計画/間取り図をJPEG、JPG、BMP、またはPDFの背景画像で読み込みます。
  • プロジェクトを印刷またはPDFにエクスポートします。 計算、図面、3Dモックアップをコピーして優れたプロジェクト文書を作成してください。

システム要求

  • Windows 10、8、7、Vista、XP SP2
  • Mac OSユーザー

ステップ

ステップ1. IP Video System Design Toolをクリックして実行します。

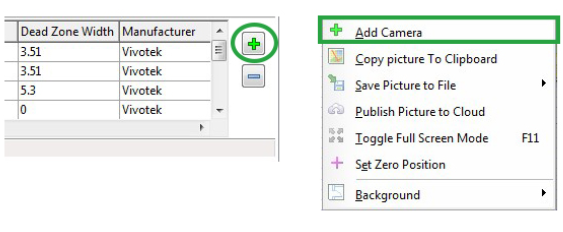

ステップ2.サイトプランにカメラを追加する

カメラを追加するには、ポップアップメニューを使用してカメラのリストから選択します(サイトプランではマウスの右ボタンをクリックします)。

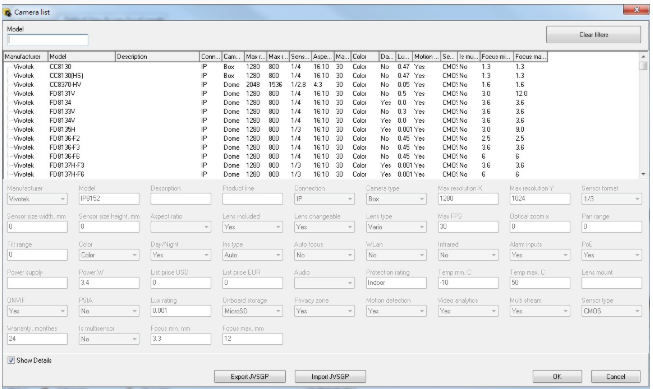

ステップ3.モデルリストまたはカメラリストから正しいカメラモデルを選択します。

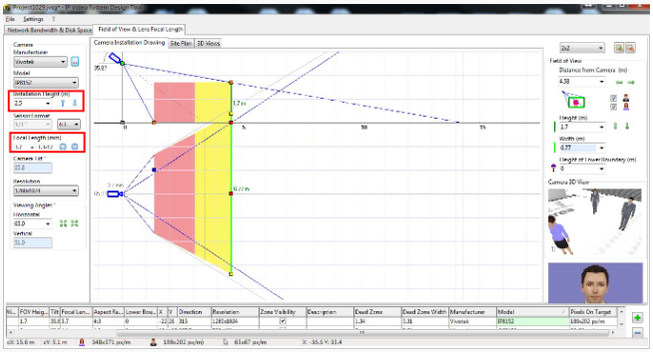

ステップ4.カメラの焦点距離と設置高さを調整します。

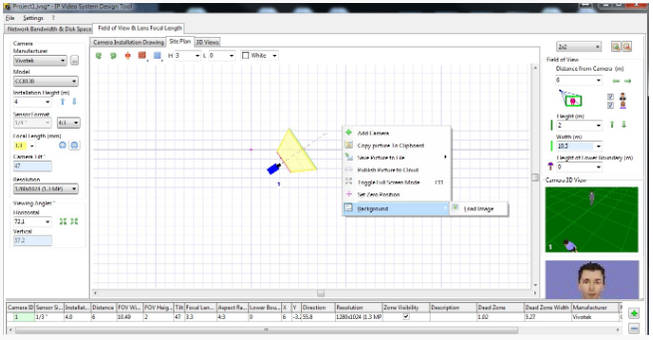

ステップ5.サイト計画で、JPEG / BMP / PDFから背景画像をインポートします。

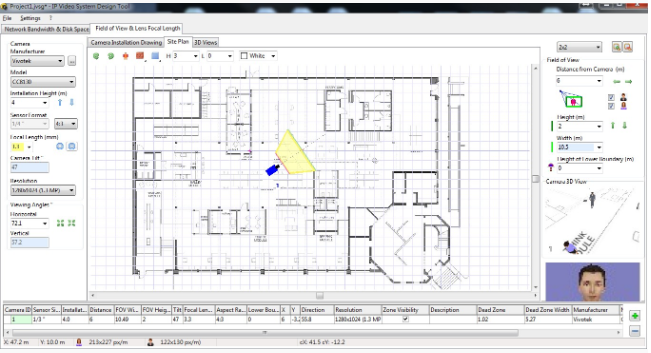

ステップ6.カメラの視野角と位置を調整します。

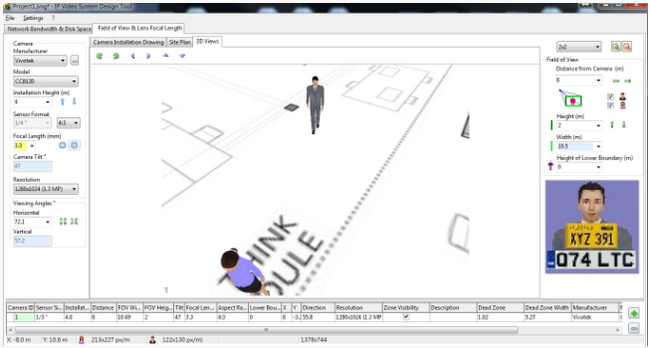

ステップ7. 3Dビューを使用してシミュレートビューを表示します。
