PoEエクステンダー

VIVOTEK 延長ユニットシリーズ・PoEエクステンダーは、長距離(最大300m)の監視システムをよりシンプルにかつ簡単に設置し、ケーブルの長さの制限や、設置業者あるいはシステムインテグレータの電源問題を解決します。PoEスイッチとネットワークカメラ間のこれまではイーサネットにおけるデータ転送の制限により最大100mでした。しかしVIVOTEKの新しいPoE延長テクノロジーにより、設置業者やシステムインテグレータは信頼性を維持しながら、より広範なネットワークを構築することが可能となります。

主な特徴

  • 最大300mまで延長可能
  • ローカル電源不要
  • 容易な設置、初期設定は不要
  • VIVOTEKドーム型カメラ設置用配管ボックスタイプ
  • AP-FXC-0160 / AP-FXC-0260 屋外向けモデル

PoEエクステンダー　ソリューション　

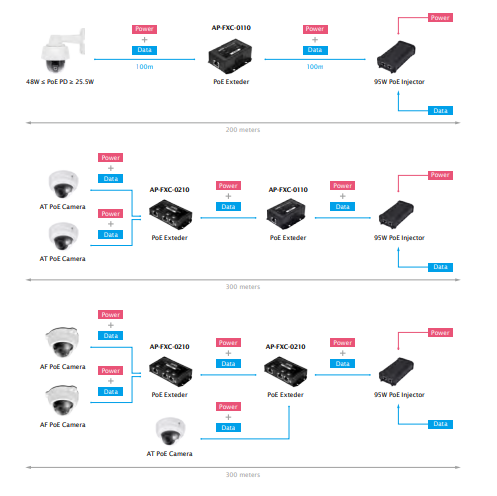

赤抜きが電源、青抜きがデータを表してます。下記ソリューション図は例として、各カメラからPoEエクステンダー、PoEインジェクタの組み合わせにより最大300mの距離の監視も可能であることを記しております。

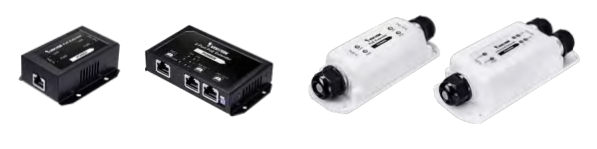

PoEエクステンダー一覧

AP-FXC-0110

AP-FXC-0400

AP-FXC-0260

AP-FXC-0210

AP-FXC-0160


仕様

型番 AP-FXC-0110 AP-FXC-0210 AP-FXC-0400 AP-FXC-0160 AP-FXC-0260
特色の概要

屋内向け1ポート

FEPoE延長ユニット

屋内向け2ポート

FEPoE延長ユニット

屋内向け4ポートFEPoE延長ユニット 屋外向け1ポート

FEPoE延長ユニット

屋外向け2ポート

FEPoE延長ユニット

対応カメラ一覧 VIVOTEKネットワークカメラ VIVOTEKネットワークカメラ VIVOTEKネットワークカメラ VIVOTEKネットワークカメラ VIVOTEKネットワークカメラ
PoE延長　
延長距離 2ユニット、デイジーチェインインストールで、最大300mまで延長 2ユニット、デイジーチェインインストールで、最大300mまで延長 2ユニット、デイジーチェインインストールで、最大300mまで延長 2ユニット、デイジーチェインインストールで、最大300mまで延長 2ユニット、デイジーチェインインストールで、最大300mまで延長
PoE入力 30W/60W/95W 30W/60W/95W 30W/60W 30W/60W/95W 30W/60W/95W
帯域幅 最大100Mbps 最大100Mdps 最大100Mdps  最大100Mdps  最大100Mdps
PoE機能
ファストイーサネットPoE入力 1  1  1  1  1
ファストイーサネットPoE出力 1  2  4  1  2
給電ピン配置

1/2(+),3/6(-);

4/5(+),7/8(-)

1/2(+),3/6(-);

4/5(+),7/8(-)

1/2(+),3/6(-) 1/2(+),3/6(-);

4/5(+),7/8(-)

1/2(+),3/6(-);

4/5(+),7/8(-)

出力電圧

48～55VDC

最大70W

48～55VDC

最大70W

48～55VDC

最大30W

48～55VDC

最大70W

48～55VDC

最大70W

PSE電源オン/オフディップスイッチ 対応 対応 対応  対応 対応
PoEポート単位/サージ保護  -   -    - 6KV 6KV
規格　
IEEE802.3 10-BASE-T(イーサネット) 対応 対応 対応  対応 対応
IEEE802.3u 100-BASE-TX(ファストイーサネット) 対応 対応 対応 対応 対応
IEEE802.3x フロー制御(全二重フロー制御) 対応 対応 対応  対応 対応
IEEE802.3af PoE 対応 対応 対応 対応 対応
IEEE802.3at PoE Plus 対応 対応 対応 対応 対応
イーサネットパフォーマンス　
MACアドレス 2K 2K 1K 2K 2K
転送方式 ストア＆フォワード ストア＆フォワード ストア＆フォワード ストア＆フォワード ストア＆フォワード
バックプレーン 1.0Gbps 1.0Gbps 1.0Gbps 1.0Gbps 1.0Gbps
Auto-MDI/MDI-X,オートネゴシエーション 対応 対応 対応  対応  対応
フィルタリングレート/フォワーディングレート　
10Mbps

14,880

14,880pps 14,880pps  14,880pps  14,880pps
100Mbps 148,000pps 148,000pps 148,000pps  148,000pps 148,000pps
全般　
規格 EN60950-1, IEC60950-1

EN60950-1,

IEC60950-1

 - EN60950-1,

IEC60950-1



防水IP規格:

IP67,

対衝撃性能:

IK10,

EN60950-1,

IEC60950-1



防水IP規格:

IP67,

対衝撃性能:

IK10,

LEDインジケータ 電源, LAN,PoE 電源,LAN,PoE

電源,

PoE PD IN, PoEx4,

LAN x4

電源,LAN,PoE 電源,LAN,PoE
寸法

82.72 (L) x 69.4 (W) x

 31 (H) mm

108 (L) x

58 (W) x

22 (H)mm

120 (L) x

90 (W) x

28 (H)mm

157 (L) x

55.8 (W) x

39.75 (H)mm

157.3 (L) x

72.8 (W) x

39.8 (H)mm

重量 0.21 kg 0.19 kg 0.4 kg 0.3 kg 0.36 kg
動作温度

0 ~ 50 °C

(32 ~ 122 °F)

 0 ~ 50 °C

(32 ~ 122 °F)

 0 ~ 50 °C

(32 ~ 122°F)

 -40 ～75℃

(-40 ～167°F)

 -40 ～75℃

(-40 ～167°F)

ストレージ温度

-20 ~ 70°C

(-4 ~ 158°F)

 -20 ~ 70°C (-4 ~ 158°F) -20 ~ 70°C (-4 ~ 158°F) -40 ～75℃

(-40 ～185°F)

 -40 ～75℃

(-40 ～185°F)

湿度

10~90%

(結露なきこと)

10~90%

(結露なきこと)

10~90%

(結露なきこと)

 10~90%

(結露なきこと)

 10~90%

(結露なきこと)

安全認証 CE, C-Tick, FCC, VCCI CE, C-Tick, FCC, VCCI CE, C-Tick, FCC, VCCI CE, C-Tick, FCC, VCCI CE, C-Tick, FCC, VCCI
