VIVOTEKは 15.4Wから95WまでのシングルポートPoEインジェクタの提供を開始しました。これらは多様なIP監視デバイスの出力要件を満たし設置も容易です。AP-FIC / GICシリーズは、コンパクトな筐体に電源を内蔵しています。イーサネットのデータ通信と電源の供給を同時に行え、電源が確保できない環境であっても、1本のイーサネットケーブルでIPカメラ、ワイヤレスAP、VoIP ネットワークを設置・拡張できます。
特徴

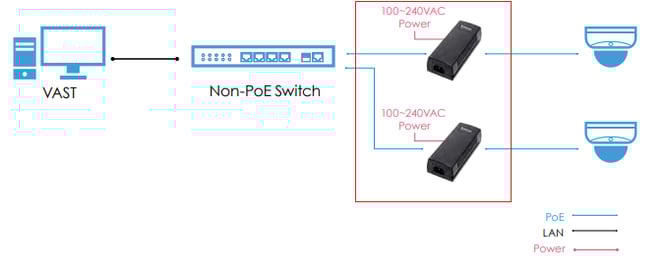

PoEインジェクタ アプリケーション図
PoEインジェクター一覧
AP-FIC-010A-015
AP‐GIC-011A-060
AP‐GIC-015B-095
AP-FIC-010A-030
AP-GIC-011A-095
仕様
型番 | AP-FIC-010A-015 | AP-FIC-010A-030 | AP-FIC-011A-060 | AP-FIC-011A-095 |
AP-GIC-015B- 095 |
特色の概要 |
屋内向け 1xFE IEEE 802.3af 15.4W PoEインジェクタ |
屋内向け 1xGE IEEE 802.3af PoEインジェクタ |
屋内向け 1xGE 60Wハイパワー UPoEインジェクタ |
屋内向け 1xGE 95Wハイパワー PoH/PoEインジェクタ |
屋外向け1X アダプタ付き GE 95W PoH/PoEインジェクタ |
イーサネット | |||||
10M/100M PoEポート |
2 | - | - | - | - |
10M/100M /1G RJ45 PoEポート |
- | 2 | 2 | 2 | 2 |
PoE機能 | |||||
PoEポート数 | 1 | 1 | 1 | 1 | 1 |
PoE出力電圧 |
ポート毎に54V DC、 最大15.4W |
ポート毎に54V DC、最大30W | ポート毎に54V DC、最大60W | ポート毎に54V DC、最大95W | ポート毎に54V DC、最大95W |
802.3at標準互換 |
- |
対応 | 対応 | 対応 | 対応 |
802.3af標準互換 |
対応 |
対応 | 対応 | 対応 | 対応 |
過電流保護 | 対応 | 対応 | 対応 | 対応 | 対応 |
短絡保護 | 対応 | 対応 | 対応 | 対応 | 対応 |
給電ピン配置 | 1/2(+),3/6(-) | 1/2(+),3/6(-) |
1/2(+),3/6(-), 4/5(+),7/8(-) |
1/2(+),3/6(-),
4/5(+),7/8(-) |
1/2(+),3/6(-),
4/5(+),7/8(-) |
PoE PD自動検出 |
対応 | 対応 | 対応 | 対応 | 対応 |
規格 | |||||
IEEE802.3 10-BASE-T(イーサネット) | 対応 | 対応 | 対応 | 対応 | 対応 |
IEEE802.3u 100-BASE-TX(ファストイーサネット) | 対応 | 対応 | 対応 | 対応 | 対応 |
IEEE802.3ab 1000-BASE-T(ギガビットイーサネット) |
- | 対応 | 対応 | 対応 | 対応 |
IEEE802.3af PoE | 対応 | 対応 | 対応 | 対応 | 対応 |
IEEE802.3at PoE Plus | - | 対応 | 対応 | 対応 | 対応 |
転送媒体 | |||||
10Base T | Cat.3,4,5 UTP/STP | Cat.3,4,5 UTP/STP | Cat.3,4,5 UTP/STP | Cat.3,4,5 UTP/STP | Cat.3,4,5 UTP/STP |
100Base TX |
Cat.5,5e UTP/STP |
Cat.5,5e UTP/STP |
Cat.5,5e UTP/STP |
Cat.5,5e UTP/STP |
Cat.5,5e UTP/STP |
1000Base T |
- |
Cat.5e,6,7 UTP/STP |
Cat.5e,6,7 UTP/STP |
Cat.5e,6,7 UTP/STP |
Cat.5e,6,7 UTP/STP |
全般 | |||||
サージ保護 | - |
- |
PoEポート: 12KV AC電源:4KV |
PoEポート: 12KV AC電源:4KV |
PoEポート: 12KV AC電源:4KV |
防水規格 | - | - |
- |
- | IP67 |
耐衝撃性能 |
- |
- |
- | - | IK10 |
LEDインジゲータ | 電源,PoE | 電源,PoE | 電源,PoE | 電源,PoE | 0.36 kg |
電源入力 | 100~240V AC/ 50-60Hz |
100~240V AC / 50~60Hz |
100~240V AC / 50~60Hz |
100~240V AC / 50~60Hz |
100~240V AC / 50~60Hz |
消費電力 | 19W |
35W |
65W |
100W |
100W |
寸法 |
145(L)× 63(W)× 42(H)mm |
146 (L) x 64 (W) x 42 (H) mm |
182 (L) x
78.6 (W) x 41.9 (H) mm |
182 (L) x
78.6 (W) x 41.9 (H) mm |
255.2(L)
199.9(W)× 90(H) mm |
重量 |
0.2 kg |
0.2 kg | 0.4kg | 0.58kg | 3.35kg |
温度 |
0 ~ 50 °C (32 ~ 122 °F) |
0 ~ 50 °C (32 ~ 122 °F) |
0 ~ 50 °C (32 ~ 122 °F) |
-20 ~30℃
(-4 ~86°F) |
-40 ~ 60°C (-40 ~ 140°F) |
湿度 |
10~90% (結露なきこと) |
10~90% (結露なきこと) |
10~90% (結露なきこと) |
10~90%
(結露なきこと) |
10~90%
(結露なきこと) |
安全認証 | CE, C-Tick, FCC, VCCI, LVD | CE, C-Tick, FCC, VCCI, LVD | CE, C-Tick, FCC, VCCI, LVD | CE, C-Tick, FCC, VCCI, LVD | CE, C-Tick, FCC, VCCI |
